一、醫藥廠房排放管的布置

管道或設備的最高點處應設放氣閥，最低點處應設排液閥。此外，在停車后可能產生積液的部位也應設排液閥。

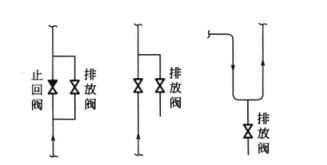

管道的排放閥門（排氣閥或排液閥）應盡可能靠近主管，其布置方式如圖1所示。管道排放管的直徑可根據主管的直徑確定。一般情況下，若主管的公稱直徑小于150mm，則排放管的公稱直徑可取20mm；若主管的公稱直徑為150～200mm，則排放管的公稱直徑可取25mm；若主管的公稱直徑超過200mm，則排放管的公稱直徑可取40mm。

設備的排放閥門最好與設備本體直接相連。若無可能，可裝在與設備相連的管道上，但以靠近設備為宜。設備上排放閥門的布置方式如圖2所示。設備排放管的公稱直徑一般采用20mm，容積大于50m3時，可采用40～50mm.

除常溫下的空氣和惰性氣體外，蒸汽以及易燃、易爆、有毒氣體不能直接排入大氣，而應根據排放量的大小確定向火炬排放，或高空排放，或采取其他措施。

易燃、易爆氣體管道或設備上的排放管應設阻火器。室外設備排放管上的阻火器宜設置在距排放管接口（與設備相接的口）50mm處；室內設備排放管應引至室外，阻火器可布置在屋面上或鄰近屋面布置，距排放管出口距離以不超過1m為宜，以便安裝和檢修。

二、醫藥廠房取樣管的布置

1、設備或管道上的取樣點應設在操作方便且樣品具有代表性的位置上。

2、連續操作且容積較大的塔器或容器，其取樣點應設在物料經常流動的位置上。

3、若設備內的物料為非均相體系，則應在確定相間位置后方能設置取樣點。

4、在水平敷設的氣體管路上設置取樣點時，取樣管應從管頂引出；在垂直敷設的氣體管路上設置取樣點時，取樣管應與管路成45度傾斜向上引出。

5、液體物料在垂直敷設的管道內自下而上流動時，取樣點可設在管路的任意側；反之，若液體自上而下流動，則除非液體能充滿管路，否則不宜設取樣點。

6、若液體物料在水平敷設的管道內自流，則取樣點應設在管道的下側；若在壓力下流動，則取樣點可設在管道的任意側。

7、取樣閥啟閉頻繁，容易損壞，因此常在取樣管上裝兩只閥門，其中靠近設備的閥作為切斷閥，正常工作時處于開啟狀態，維修或更換取樣閥時將其關閉；另一只閥為取樣閥，僅在取樣時開啟，平時處于關閉狀態。不經常取樣的點也可只裝一只閥。

8、靠近設備或管路的切斷閥，一般選用Dg15的針形閥。取樣閥則由取樣要求決定，液體取樣常選用Dg15或Dg6的針形閥或球閥，氣體取樣一般選用Dg6的針形閥。
