制藥廠尤其是化學制藥廠在生產過程中大多存在腐蝕性，故每年常需安排一次大修以及次數不定的小修，以檢修或更換設備。因此，設備布置應滿足安裝和檢修的要求。

 1、要根據設備的大小、結構和安裝方式，留出設備安裝、檢修和拆卸所需的面積和空間。

2、要考慮設備的水平運輸通道和垂直運輸通道以便設備能夠順利進出車間，并到達相應的安裝位置。

圖1

 3、凡通過樓層的設備應在樓面的適當位置設置吊裝孔。當制藥廠廠房較短時，吊裝孔可設在制藥廠廠房的一端，如圖1（a）所示；當廠房較長（＞36m）時，吊裝孔應設在制藥廠廠房的中央，如圖1（b）所示。多層樓面的吊裝孔應在每一樓層相同的平面位置設置，并在底層吊裝孔附近設一大門，以便需吊裝的設備能夠順利進出。

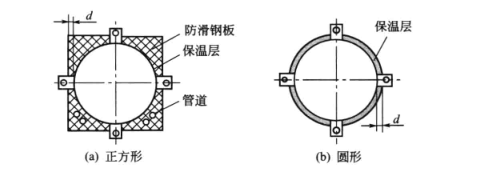

圖2

 4、釜式反應器、塔器、蒸發器等可直接懸掛在樓面或操作臺上，此時應在樓面或操作臺的相應位置預留出設備孔。設備孔可以做成正方形，安裝時可將設備直接由設備孔中吊至一定高度后再旋轉45°放下，使支座支承在樓面或操作臺上，如圖2（a）所示穿越樓面或操作臺的管道可經方孔角通過，剩余處可輔上防滑鋼板。設備孔也可以做成圓形，安裝時設備只能由上往下放入設備孔中，如圖2（b）所示。圖2中，空隙d的尺寸一般應比支座下部突出物（含保溫層）的最大尺寸大0.1～0.3m。

圖3

5、制藥廠在布置設備時還要考慮設備安裝、檢修、拆卸以及運送物料所需的起重運輸設備。若不設永久性起重運輸設備，則要考慮安裝臨時起重設備所需的空間及預埋吊鉤，以便懸掛起重葫蘆。若設置永久性起重運輸設備，則不僅要考慮設備本身的高度，而且要確保設備的起重運輸高度能大于運輸線上最高設備的高度，如圖3所示。
